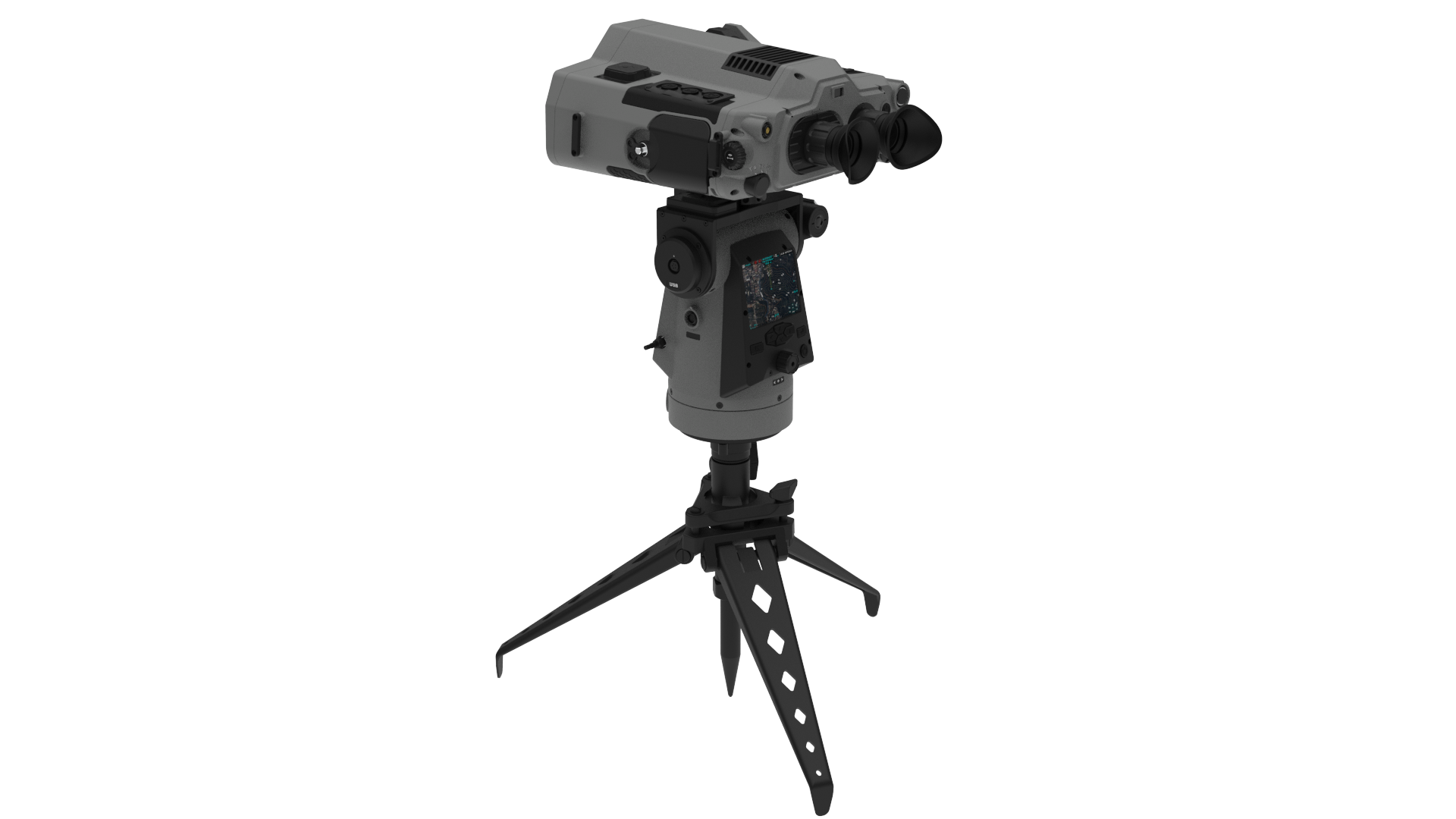

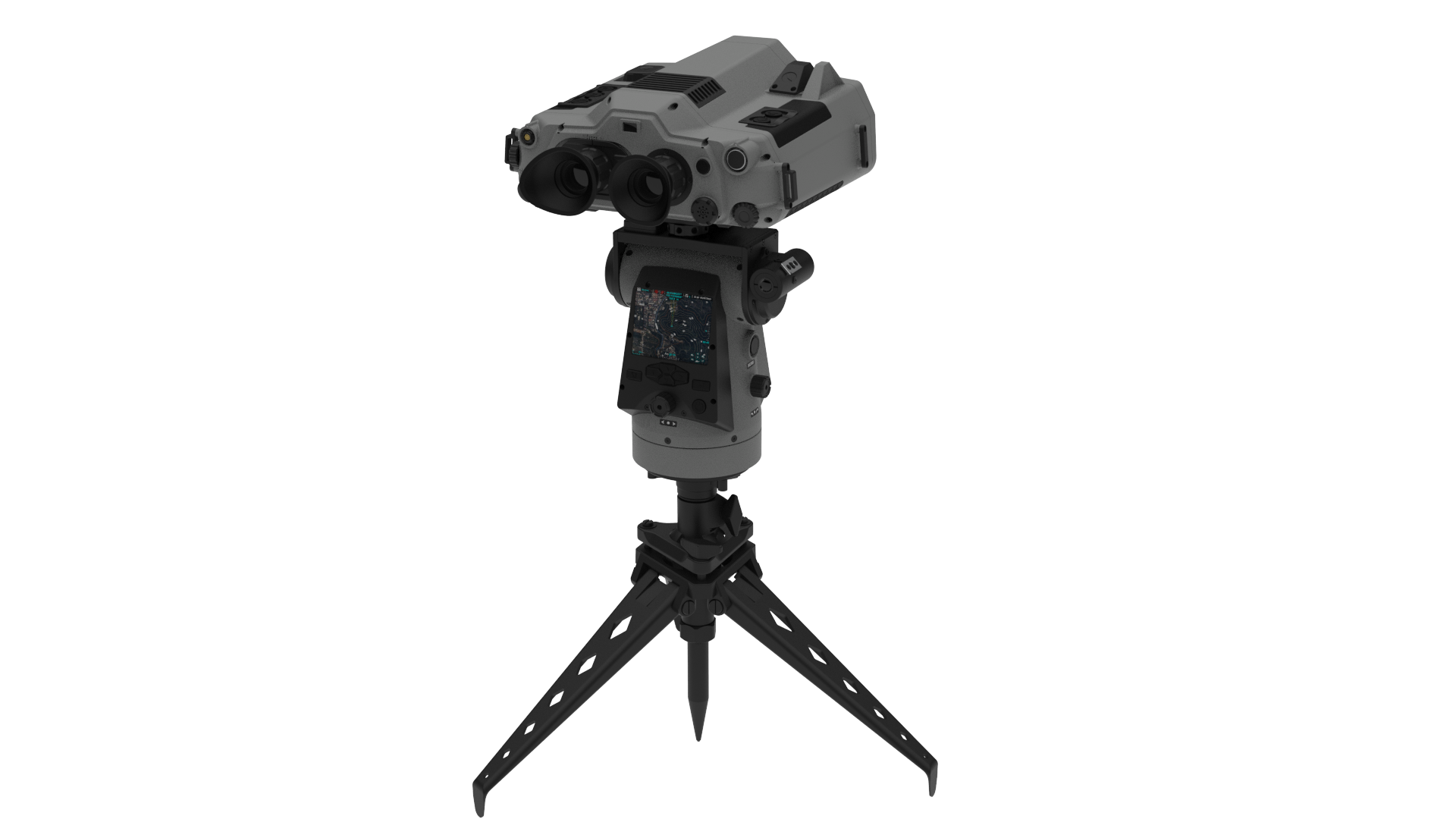

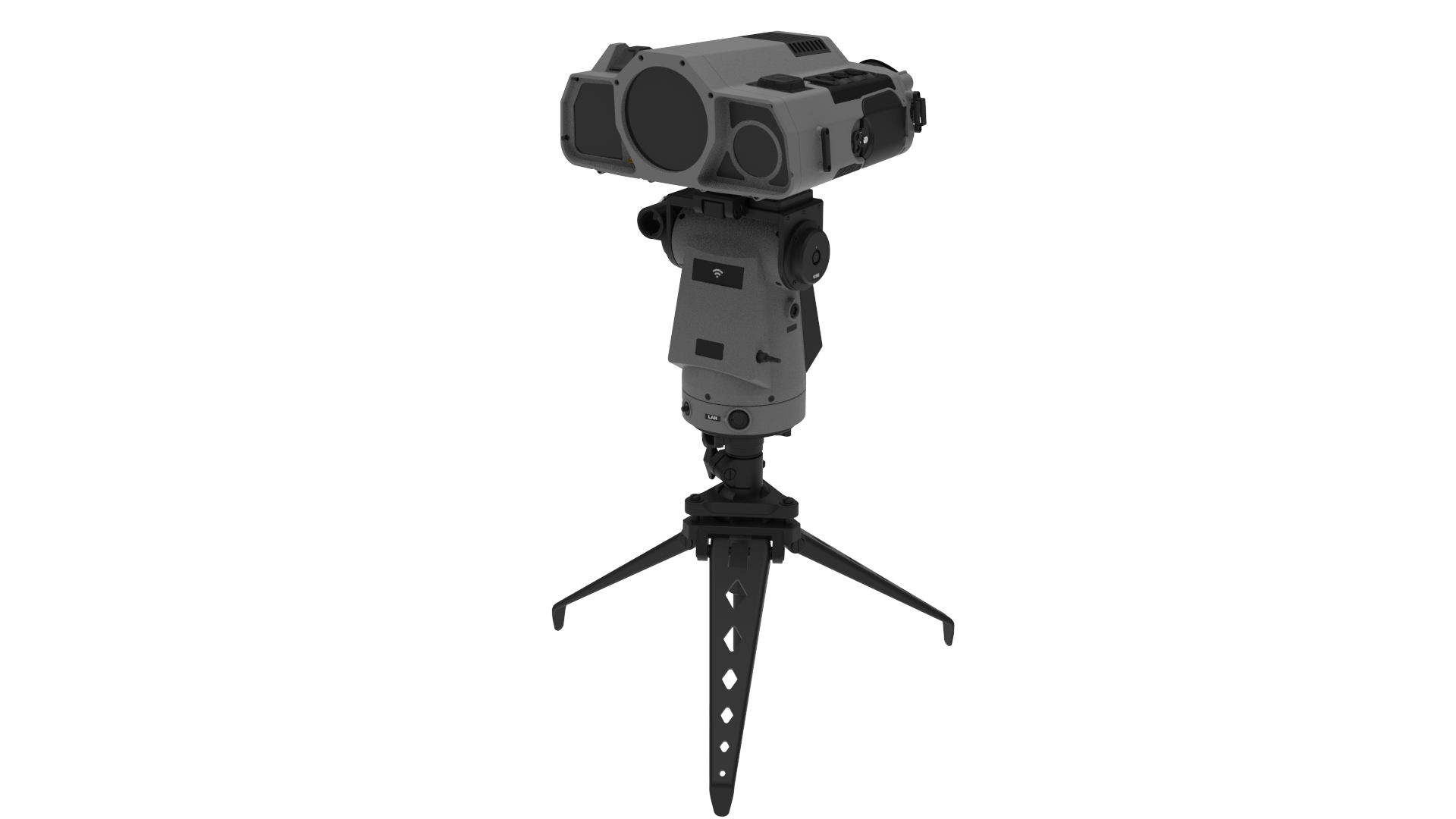

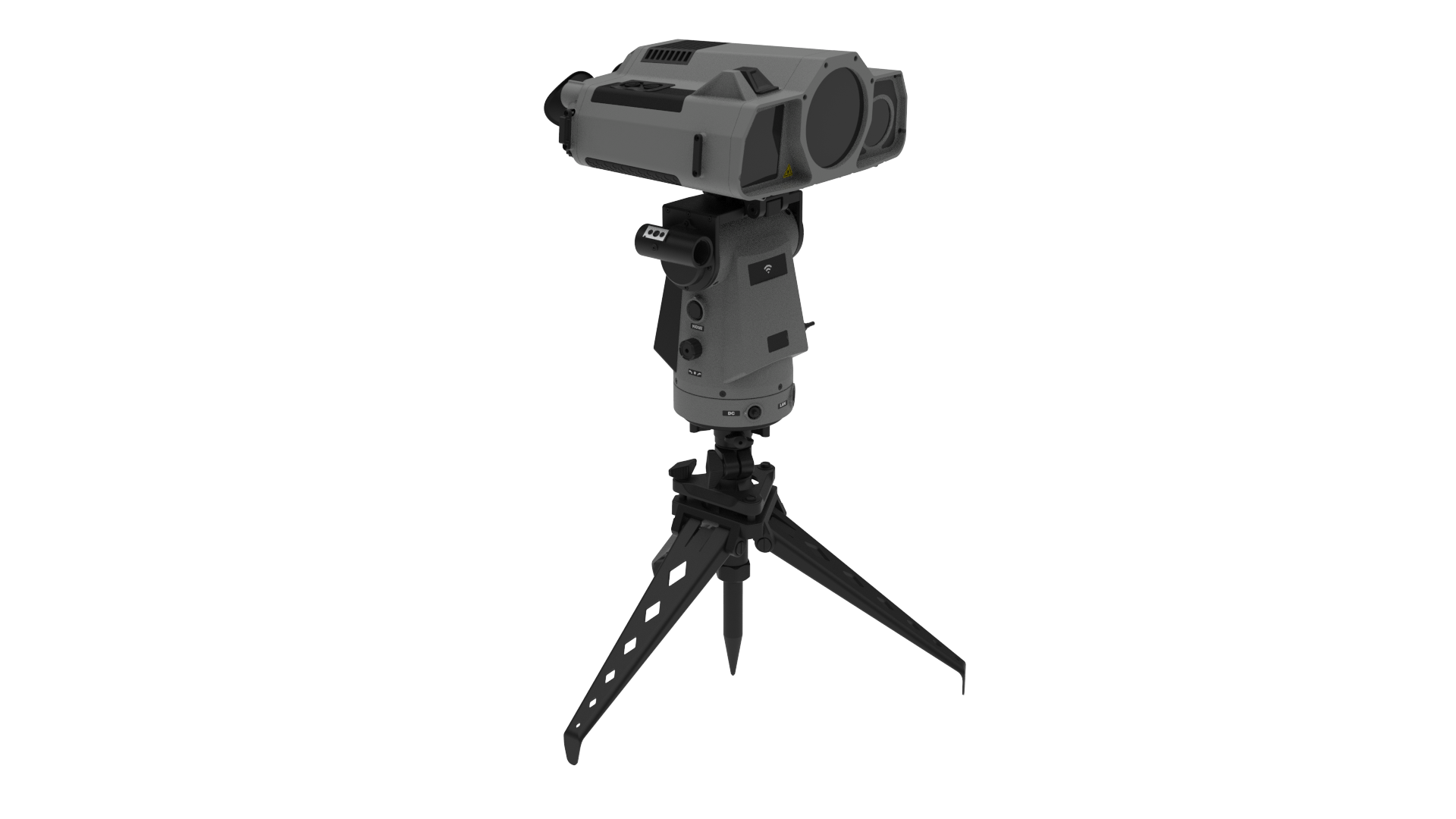

YT-11 高经度遥控数字测角定位仪

CN EN RU

Products

产品中心

YT-11是一款专为军事侦察设计的高精度遥控测角定位仪，其突出优势在于可大幅降低前线人员伤亡风险——侦察人员能与设备分离操作，通过RTSP低延时传输实现远程视频与数据控制。具备高精度定位能力（定向精度≤0.02°,12公里目标定位误差≤6米），支持多种坐标系与GPS拒止环境下的可靠定位。采用模块化设计，可灵活适配激光测距、红外等载荷，并支持定制化，兼顾操作简便性与任务适应性，适合联合作战与复杂环境下的精准侦察需求。

购买咨询 +86 137 7755 9696
拨打全国热线了解更多产品画册(PDF)

技术特点

技术参数

典型应用

● 降低前线侦察人员损失
支持RTSP低延时传输原始视频信号，同步双向传输距离位置角度及控制信息等信号。侦察人员与侦察设备可分离，可接入联合作战系统。
● 磁北与非磁北定向
高精度绝对值编码，精度≤0.02°，支持手动/参考点/地图定向。
● 多种自定位模式（包括GPS拒止）
支持内置/外置GNSS定位，支持手动/参考点/地图定位。
● 超高精度目标定位精度
≤6米@12000米（配合IR101Z/LRF25K等激光测距仪）。
● 支持多坐标系转换（SK42/WGS84，Gauss-Kruger/UTM/MGRS）
椭球面坐标系SK42/WGS84等及自定义GIS参数，直角坐标系Gauss-Kruger/UTM/MGRS。
● 手动/电动/遥控自由切换
手动转动定位仪保持高精度目标定位，电动控制小步进/大步进调速控制，RTSP远程控制，三种模式可同时进行。
● 操作简便，快速上手

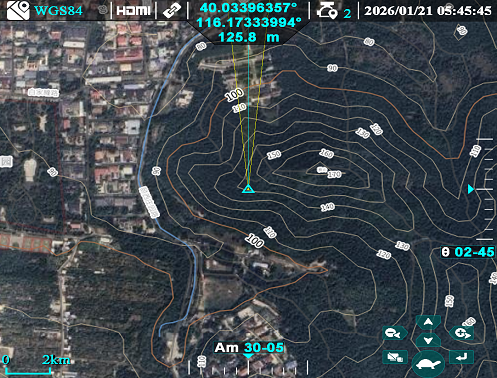

安卓仿手机设置，定位数据可叠加地图使用，降低使用门槛。
● 多任务场景模块化设计
根据任务场景，可与各类有效载荷（激光测距、红外、CMOS可见光、直视光学、激光照射器等）配套使用。
● 支持客户定制
针对任务场景，可定制适配载荷。

产品型号	YT-11
性能参数
载荷	≥4Kg（重心不高于安装面上5cm）
最大功耗	20W
常态功耗	8.4W
旋转角度范围	水平：n × 360°连续旋转
旋转角度范围	俯仰：-45°~+45°
旋转速度	水平：0.006°-30°/s
旋转速度	俯仰：0.006°~30°/s
位置精度	≤0.02°(0.3mil)
重复精度	≤0.06°(1mil)
屏幕尺寸	1200*1080 2.95英寸
内存容量	128GB（2TB内可选）
地图形态	卫星地图/等高线军事地图（支持用户自行烧写）
坐标系	WGS84/CGCS2000/SK42/Myanmar Datun 2000等（可定制）
坐标系	Gauss-Kruger/UTM/MGRS等（可定制）
北向	磁北/真北/坐标北
数据库	支持CSV文件导入/导出
视频流输入	CVBS/HDMI
工作电源	DC 12-36V
图传数传	RTSP
物理参数
尺寸	180mm135mm220mm
重量	≤4Kg
配件组成
数据线	16pin 多功能数据线
	19pin HDMI接口线
	6pin 外接DC电源线
	12pin 以太网线
	5pin USB转接线
工具	1/4 快拆转接件
	清洁工具
	装调工具
三脚架	轻型快装三脚架
包装箱	一体化安全运输箱
书面文件	用户使用说明书
	快速上手说明
	保修卡
